摘 要：由于存在传统输油管道加热装置热能效率低下、热效果非常差的问题，本文利用了电磁感应技术与变频技术，实现了基于单片机控制的管道式电磁加热装置，本装置利用管道式涡流效应，通过内置换热器，让流动的原油带走热量，从而实现加热原油，达到原油的长距离管线输送。现场试验表明，管道式电磁感应加热器加热速度快，加热效率高，原油温度均匀，设备安全可靠，比传统的加热装置优势多，可以应用在油田中。现场试验表明,电磁感应加热器加热速度快,加热效率达到了90%以上,设备安全可靠,完全可以取代现有的一些原油加热设备。目前被运用在医药化工、塑料机械、油田管道、冶金等加热领域。

          背景：在我国大部分油田高凝油储量和产量占有非常大的比重，因油田地理位置不同和气候温度不同，不同油田采集出来的原油，需要进行不同程度加热，从而来降低原油粘度，实现管道线路传输。但现有的加热装置有的是环境污染严重，效率低，可靠安全性差；还有的是体积较大，效率较低；再有就是加热效果差，原油冷热不均，易结焦，寿命短，同时也不利于节能环保。由于这些原因的存在，如果想实现高效率、高可靠性的加热原油，必须从三个方面去改变，一是加热方式，二是控制方式，三是换热方式。管道式电磁加热器已在有些油田进行了使用，性能较好，大部分油田用户表示满意。

  安装要点：

   1、电磁加热器主机安装：将集输油管线断开，分别经进、出油截门与井口加热器的进、出油口法兰相连接，将其串连在集输油管线中。在井口加热器进油口截门前端的进、出油管线上，再连接一旁通截门以备洗井、扫线和加热器停用时，由旁通管线直接输油。

   2、井口加热器必须为水平安装使用。用金属托架将加热器棒体紧固，架设在距地面高度约0.5m处，为了防止因修井施工作业对加热器的影响井口加热器距井口采油树5m以外安装。

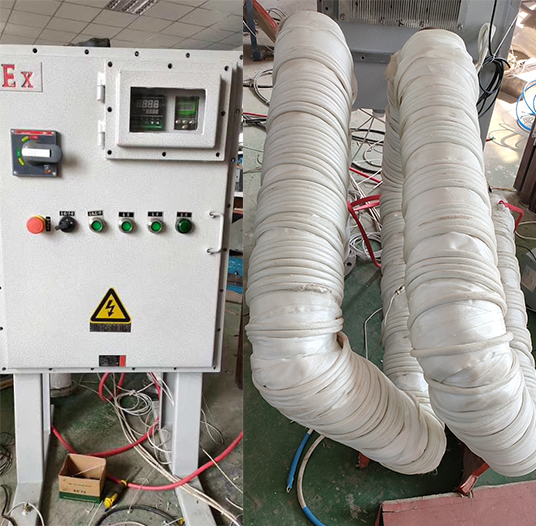

   3、控制柜用螺钉紧固在加热器预制支架上，并连接好接地线，接地或接零导线截面不低于铜芯6mm，其接地电阻值不大于4Ω。

   4、将柜内随机所配带的温控仪传感器探头，拧入出油口法兰下侧的传感器安装孔内，其连接控制导线经柜底进线孔连接紧固在控制线端子排的对应的两个端线处。

   5、井口加热器及控制柜的安装要与防爆环境相符合，其接线必须符合相应的防爆等要求。采用一般型控制柜配套使用在油气浓度较高的场所时，应将控制柜安装在隔离的配电间内。加热器配用的输电导线及控制线缆应符合防爆工艺要求。
