由于存在传统输油管道加热装置热能效率低下、热效果非常差的问题，本文利用了电磁感应技术与变频技术，实现了基于单片机控制的管道式电磁加热装置，本装置利用管道式涡流效应，通过内置换热器，让流动的原油带走热量，从而实现加热原油，达到原油的长距离管线输送。

管道用缠绕式电磁加热器组成：电磁加热器由可调中频电源、PIC18F431单片机、整流电路、感应线圈、换热器、温度流量传感器、逆变电路和显示等部分组成。其结构框图如图1所示。

  图（1）中电源是把工频50Hz的交流电转化为频率为850Hz中频电源；换热器用DN65的 20号钢管，在钢管外层敷设感应线圈并设置保温层，钢管内层置挡流板，这样设置的目的是利于能量之间的交换；管道内部设有很多传感器，主要包括流量传感器和采集温度的温度传感器，其目的是用来检测采集的原油流量大小和温度的高低；通过PIC18F431单片机实现原油温度控制和流量控制，最终达到控制并保护电路的目的；交直交IGBT逆变电路通过单片机控制程序，使电路稳定，安全，可靠性高。

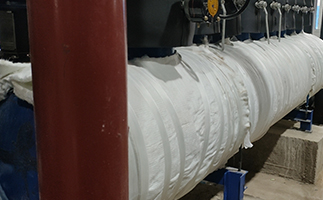

总之：缠绕式管道电磁加热器可应用于油田井口加热、供暖等循环水加热。管道式电磁感应加热器加热速度快，加热效率高，原油温度均匀，设备安全可靠，比传统的加热装置优势多.
